鍍鋅刺繩技術規格

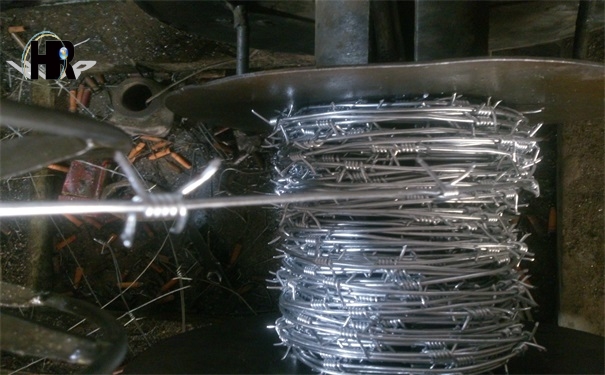

　　鍍鋅刺繩我們常常介紹道的一個比較關鍵的屬性就是有關于刺繩的刺距問題，那么問題來了刺距長好呢還短好呢?

　　針對刺繩的刺距問題，我們請教了有著多年生產經驗的王師傅，他告訴我們刺繩的刺距是覺得防護能力的重要指標，太稀少沒有什么作用，太密集價格就要高多了。他同時還告訴我們，一般類似于平常家庭或者果園等等使用時就是12cm-14cm就可以了，這種規格可以起到一般的防護效果同時價格也不是特別高。針對于高速公路兩側的防護跟監獄使用的時候就必須采用國家標準的刺距了，通常為10cm一個刺的距離就可以達到標準了，不過平常家庭用的不是特別多。據他講曾經還做個一批邊境防護用的鍍鋅刺繩，刺距小到只有8cm，整個做出來上面全是刺，光看起來就防護效果特別好，記得當時的價錢也是漲到一個比較高的位置了，不過那種活做的特別少。

鍍鋅刺繩防護網在海邊的防腐性能實驗

　　鍍鋅刺繩防護網在海邊的防腐性能實驗

　　水中含有近中性的多種鹽類電解質、溶解氧、海生物和腐殖質，這就決定了鍍鋅鋼在海水中受海洋物理、化學和生物等多方面的綜合作用。其中大量的Cl-對鍍鋅層的破壞最為嚴重。Cl-半徑小，活性大，可從保護性膜結構的缺陷處(如錯位、晶界等)滲入穿透鈍化膜，直接與金屬發生反應，露出的金屬便是活化-鈍化腐蝕電池的陽極，未被穿透的大面積鈍化膜區域則是腐蝕電池的陰極。這種大陰極、小陽極的腐蝕電池促成了小孔腐蝕，使金屬產生坑蝕現象。Cl-的存在，能夠強化離子通路，降低陰陽極之間的歐姆電阻，且氯鹽中的陽離子(Na+，Ca 2+等)也降低了陰陽極之間的歐姆電阻，加速了腐蝕電池的電化學腐蝕過程。

鍍鋅刺繩防護網在海邊的防腐性能實驗

　　鍍鋅刺繩在不同的海水中，鍍鋅鋼的耐腐蝕性能及腐蝕產物隨著溫度的改變而變化。在常溫(20～40℃)下，鍍鋅鋼的腐蝕產物主要為Zn 5(OH)8 Cl 2，較高溫度(60℃)時，腐蝕產物為Zn 5(OH)8 Cl 2和ZnO。溫度的升高，會引起初級腐蝕產物Zn(OH)2的分解，生成ZnO，導致鍍鋅層的自腐蝕電位正移，腐蝕趨勢減小[9]。同時，溫度也會影響海水中氧氣的溶解度和離子電遷移率，進一步影響鍍鋅層在海水中的腐蝕動力學行為[10，11]。在不同濃度Cl-體系中Cl-會促進陽極鍍鋅層溶解，并增加了溶液的電導，當Cl-濃度為1%時，鍍鋅層的耐蝕性能最差[12]。2.2.2不同海水帶的腐蝕特性海洋環境可分為海泥區、全浸區、潮差區、浪花飛濺區和海洋大氣區5個不同的腐蝕帶。

鍍鋅刺繩防護網在海邊的防腐性能實驗

　　鍍鋅刺繩層在不同的海水帶，因暴露的腐蝕環境不同，其腐蝕規律和耐腐蝕性能也有較大的差異。鍍鋅層在海泥區時，海泥中的硫酸鹽還原菌能夠破壞鍍層表面的鈍化膜，增大鍍鋅層在海泥中的自腐蝕速率;在全浸區，鍍鋅層的初級腐蝕產物在流動海水中會快速溶解，鍍層表面難以形成穩定的保護性腐蝕產物膜，其耐蝕性最差;在潮差區，鍍鋅層表面會出現不同程度的生物污損，給鍍鋅層表面帶來部分保護，其耐蝕性能有所提高;在浪花飛濺區，由于鍍層表面良好的充氣條件和腐蝕產物層的阻擋作用，其耐腐蝕性能最好[13～16]。
